Als Lieferant von mittlerer Spannungsschaltanlage ist das Verständnis der Temperaturanstiegsgrenzen für diese kritische elektrische Geräte von größter Bedeutung. Der Temperaturanstieg ist ein Schlüsselfaktor, der die Leistung, Zuverlässigkeit und Lebensdauer der Mittelspannungsschalter direkt beeinflusst. In diesem Blog werden wir uns mit der Bedeutung der Temperaturanstiegsgrenzen, den sie beeinflussen Faktoren und den relevanten Standards und Vorschriften befassen.
Bedeutung der Temperaturanstiegsgrenzen
Mit mittlerer Spannungsschaltanlage kontrolliert, schützt und isoliert elektrische Schaltkreise in Leistungsverteilungssystemen. Während des normalen Betriebs erzeugen elektrische Ströme, die durch die Leiter und Komponenten der Schaltanlage fließen, aufgrund des Widerstands Wärme. Wenn der Temperaturanstieg die zulässigen Grenzen überschreitet, kann dies zu einer Reihe von Problemen führen.
Erstens kann ein übermäßiger Anstieg der Temperatur die Alterung von Isolationsmaterialien beschleunigen. Die Isolierung ist entscheidend, um einen elektrischen Abbau zu verhindern und die Sicherheit der Schaltanlage sicherzustellen. Hohe Temperaturen können dazu führen, dass sich die Isolierung im Laufe der Zeit verschlechtert, wodurch die dielektrische Festigkeit verringert und das Risiko von kurzen Schaltungen und elektrischen Ausfällen erhöht wird.
Zweitens kann es die mechanischen Eigenschaften der Komponenten beeinflussen. Beispielsweise können hohe Temperaturen die Ausdehnung von Metallen verursachen, was zu losen Verbindungen führen kann. Lose Verbindungen erhöhen den Widerstand weiter, erzeugen mehr Wärme und erzeugen einen Teufelskreis, der letztendlich zu Schäden oder sogar Bränden von Geräten führen kann.
Schließlich wirkt sich der Temperaturanstieg auch auf die Gesamteffizienz der Schaltanlage aus. Wenn die Temperatur zu hoch ist, nehmen die elektrischen Verluste zu, was zu Energieverschwendung und höheren Betriebskosten führt.
Faktoren, die die Temperaturanstieg beeinflussen
Mehrere Faktoren können den Temperaturanstieg der Mittelspannungsschaltanlage beeinflussen:
Elektrische Last
Die Größe des elektrischen Stroms, der durch die Schaltanlage fließt, ist ein Hauptfaktor. Mit zunehmendem Laststrom steigt auch die Wärme, die aufgrund des Widerstands der Leiter erzeugt wird. Daher muss die Schaltanlage angemessen bewertet werden, um die erwarteten Lastströme zu verarbeiten, ohne die Temperaturanstiegsgrenzen zu überschreiten.
Umgebungstemperatur
Die Temperatur der Umgebung, in der die Schaltanlage installiert ist, spielt eine wichtige Rolle. Höhere Umgebungstemperaturen bieten die Schaltanlage weniger Kühlkapazität, was es schwieriger macht, die während des Betriebs erzeugte Wärme abzuleiten. In einem heißen industriellen Umfeld kann beispielsweise die Schaltanlage im Vergleich zu einer kühleren Inneninstallation einen höheren Temperaturanstieg erleben.
Belüftung und Kühlung
Die ordnungsgemäße Belüftung ist für die Wärmeabteilung unerlässlich. Schaltanlage mit gutem Belüftungsdesign wie dem Vorhandensein von Lüftungslöchern oder Lüftern kann den Wärme effektiv entfernen und den Temperaturanstieg innerhalb von Grenzen halten. Im Gegensatz dazu kann eine schlechte Belüftung die Wärme innerhalb der Schaltanlage fangen, was dazu führt, dass die Temperatur schnell ansteigt.
Materialeigenschaften
Die für den Bau der Schaltanlage verwendeten Materialien beeinflussen auch den Temperaturanstieg. Leiter mit niedrigem Widerstand erzeugen weniger Wärme für einen bestimmten Strom. Darüber hinaus beeinflusst die thermische Leitfähigkeit der Materialien, wie schnell die Wärme von der Wärme erzeugt werden kann - Komponenten.
Relevante Standards und Vorschriften
Um die Sicherheit und Zuverlässigkeit der Mittelspannungsschaltanlage zu gewährleisten, wurden verschiedene internationale und nationale Standards festgelegt, um die Temperaturanstiegsgrenzen zu definieren. Einer der am häufigsten anerkannten Standards ist der Standard der IEC 62271 - 200.
Laut IEC 62271 - 200 werden die Temperaturanstiegsgrenzen für verschiedene Teile der Mittelspannungsschalter wie folgt angegeben:
Leiter
Der Temperaturanstieg von bloßen Kupfer- oder Aluminiumleitern in Kontakt mit anderen Teilen ist typischerweise auf 65 ° C über der Umgebungstemperatur begrenzt. Bei isolierten Leitern kann die Grenze je nach Art der Isolierung variieren, liegt jedoch im Allgemeinen im Bereich von 70 bis 90 ° C über der Umgebungstemperatur.
Kontakte
Der Temperaturanstieg von Hauptkontakten ist normalerweise auf 70 ° C über der Umgebungstemperatur begrenzt. Diese Grenze wird festgelegt, um den Abbau der Kontaktflächen zu verhindern und eine gute elektrische Leitfähigkeit zu gewährleisten.
Gehege
Der Temperaturanstieg der äußeren Oberfläche des Schaltanlagengehäuses ist auf 30 ° C über der Umgebungstemperatur begrenzt. Dies soll verhindern, dass das Personal verbrannt wird, wenn das Gehäuse berührt wird, und um sicherzustellen, dass die Umgebung nicht von übermäßiger Hitze beeinflusst wird.
Unsere Mittelspannungsschalter -Produktprodukte und Temperaturanstiegskontrolle

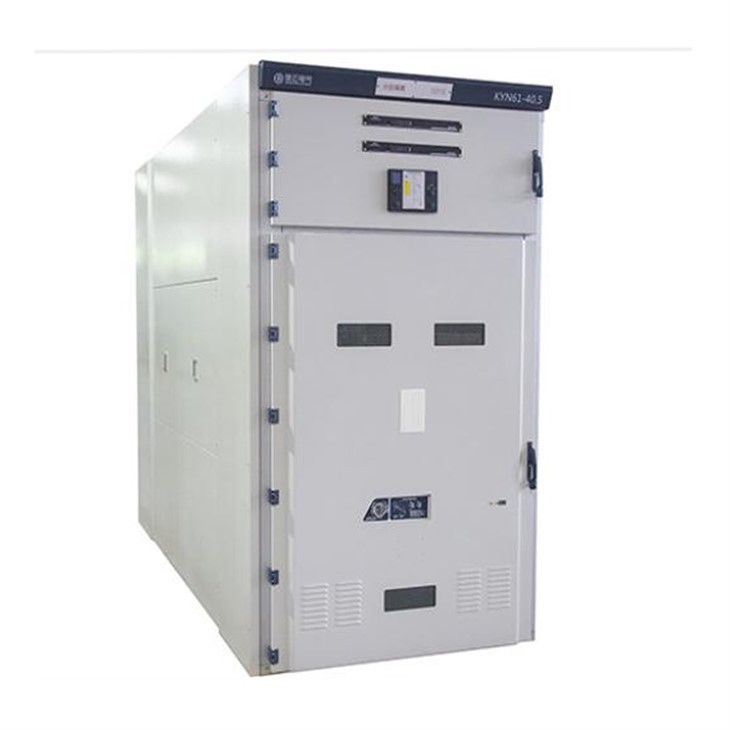

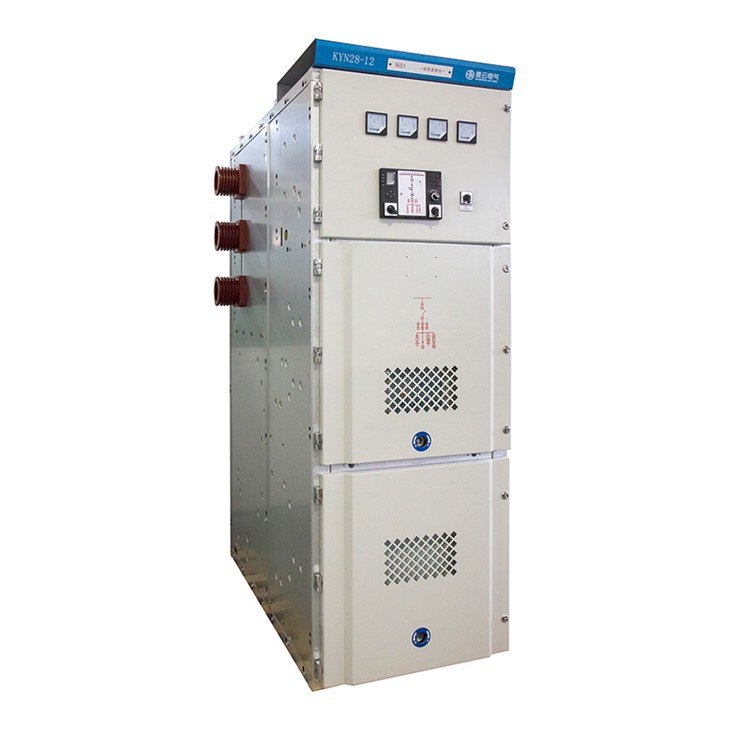

Als Lieferant mit mittlerer Spannungsschaltanlagen sind wir bestrebt, hochwertige Produkte bereitzustellen, die den strengsten Temperaturanstiegsgrenzen entsprechen. Unsere Produktpalette umfasstMetall gekleidete abnehmbare Metallschaltanlage für MetallAnwesendGepanzerte bewegliche Wechselstrom -Metallschaltanlage, Und24 -kV -Schaltanlage.
Unsere Schaltanlage ist mit fortschrittlicher Technologie und hoher Qualitätsmaterialien ausgelegt, um eine effiziente Wärmeableitung zu gewährleisten. Zum Beispiel verwenden wir Kupferleiter mit hoher Leitfähigkeit, um die durch den elektrischen Strom erzeugte Wärme zu verringern. Die Gehäuse sind mit optimierten Belüftungssystemen ausgelegt, einschließlich Lüftungsgrills und Ventilatoren, um sicherzustellen, dass die Wärme von der Innenseite der Schaltanlage effektiv entfernt werden kann.
Wir führen auch strenge Tests an unseren Produkten durch, um sicherzustellen, dass sie die relevanten Temperaturanstiegsstandards erfüllen oder übertreffen. Vor dem Verlassen der Fabrik werden jede Schaltanlageneinheit unter simulierten Betriebsbedingungen Temperaturanstiegstests durchgeführt, um ihre Leistung zu überprüfen.
Kontaktieren Sie uns für den Kauf und die Verhandlung
Wenn Sie mit mittlerer Spannungsschaltanlage benötigt werden, laden wir Sie ein, uns zum Kauf und Verhandlungen zu kontaktieren. Unser erfahrenes Verkaufsteam kann Ihnen detaillierte Produktinformationen, technische Unterstützung und Wettbewerbspreise zur Verfügung stellen. Wir sind bestrebt, Ihre spezifischen Anforderungen zu erfüllen und Ihnen zuverlässige und effiziente mittelsspannungsübergreifende Schalterlösungen zu bieten.
Referenzen
- IEC 62271 - 200, hohe Spannungsschalter- und Kontrollausleger - Teil 200: Wechselstrommetall - geschlossene Schaltanlage und Steuerung für Nennspannungen über 1 kV und bis einschließlich 52 kV.
