Hallo! Als Lieferant von gepanzerten Schaltanlagen bin ich schon seit geraumer Zeit mitten in der Branche unterwegs. Gepanzerte Schaltanlagen sind eine entscheidende Komponente in elektrischen Systemen und bieten Schutz und Steuerung für verschiedene Anwendungen. Heute werde ich Ihnen die Testmethoden für gepanzerte Schaltanlagen vorstellen.
Lassen Sie uns zunächst darüber sprechen, was gepanzerte Schaltanlagen sind. Gepanzerte Schaltanlagen sollen elektrische Geräte vor Kurzschlüssen, Überlastungen und anderen elektrischen Fehlern schützen. Es wird in einer Vielzahl von Branchen eingesetzt, von der Energieerzeugung bis zur industriellen Fertigung. Mehr dazu erfahren Sie auf dieser Seite:Gepanzerte Schaltanlage.
Visuelle Inspektion
Der erste Schritt beim Testen gepanzerter Schaltanlagen ist eine Sichtprüfung. Dies ist ein ziemlich einfacher Prozess, aber er ist äußerst wichtig. Sie müssen nach offensichtlichen Anzeichen von Schäden suchen, wie z. B. Rissen in der Isolierung, losen Verbindungen oder Anzeichen von Überhitzung. Sehen Sie sich den physischen Zustand der Schaltanlage an, einschließlich des Gehäuses, der Türen und der Schalttafeln. Stellen Sie sicher, dass keine Dellen oder Verformungen vorhanden sind, die die Leistung oder Sicherheit des Geräts beeinträchtigen könnten.
Überprüfen Sie bei der Sichtprüfung auch die Beschriftungen und Markierungen an der Schaltanlage. Sie sollten klar und lesbar sein und die Nennwerte, Bedienungsanleitungen und Sicherheitswarnungen angeben. Wenn eines der Etiketten verblasst oder beschädigt ist, sollte es ersetzt werden, um einen ordnungsgemäßen Betrieb und eine ordnungsgemäße Wartung zu gewährleisten.
Elektrische Prüfung
Nach der Sichtprüfung ist es Zeit für die elektrische Prüfung. Es gibt verschiedene Arten elektrischer Tests, die an gepanzerten Schaltanlagen durchgeführt werden können.
Prüfung des Isolationswiderstands
Mit der Isolationswiderstandsprüfung wird der Widerstand der Isolationsmaterialien in der Schaltanlage gemessen. Ein hoher Isolationswiderstand zeigt an, dass die Isolierung in gutem Zustand ist und elektrische Leckagen wirksam verhindern kann. Um diesen Test durchzuführen, benötigen Sie einen Isolationswiderstandstester. Schließen Sie den Tester an die entsprechenden Klemmen der Schaltanlage an und legen Sie eine Prüfspannung an. Der Tester misst dann den Widerstand und zeigt das Ergebnis an.
Die zulässigen Isolationswiderstandswerte hängen von der Art der Schaltanlage und der Anwendung ab. Im Allgemeinen ist ein höherer Widerstand besser, die genauen Anforderungen müssen Sie jedoch den Angaben des Herstellers entnehmen. Wenn der Isolationswiderstand zu niedrig ist, kann dies auf ein Problem mit der Isolierung hinweisen, beispielsweise auf das Eindringen von Feuchtigkeit oder eine Beschädigung.
Kontaktwiderstandsprüfung
Mit der Kontaktwiderstandsprüfung wird der Widerstand an den Kontakten der Schaltanlage gemessen. Ein geringer Kontaktwiderstand ist für eine effiziente Energieübertragung und zur Vermeidung von Überhitzung unerlässlich. Um diesen Test durchzuführen, benötigen Sie ein Mikro-Ohmmeter. Schließen Sie das Mikro-Ohmmeter an die Kontakte der Schaltanlage an und leiten Sie einen bekannten Strom durch sie. Das Mikro-Ohmmeter misst dann den Spannungsabfall an den Kontakten und berechnet den Kontaktwiderstand.
Hohe Kontaktwiderstände können durch verschmutzte oder korrodierte Kontakte, lose Verbindungen oder mechanischen Verschleiß verursacht werden. Ein zu hoher Kontaktwiderstand kann zu erhöhten Leistungsverlusten, Überhitzung und sogar Geräteausfällen führen. In solchen Fällen müssen die Kontakte möglicherweise gereinigt, angepasst oder ausgetauscht werden.
Prüfung der dielektrischen Beständigkeit
Mithilfe der dielektrischen Widerstandsprüfung wird die Fähigkeit der Schaltanlage überprüft, Hochspannungsbelastungen standzuhalten, ohne dass es zu Ausfällen kommt. Dieser Test ist von entscheidender Bedeutung, um die Sicherheit und Zuverlässigkeit der Schaltanlage unter normalen und anormalen Betriebsbedingungen sicherzustellen. Zur Durchführung dieser Prüfung wird mit einem Hochspannungsprüfgerät für einen bestimmten Zeitraum eine vorgegebene Prüfspannung an die Schaltanlage angelegt.
Prüfspannung und Prüfdauer richten sich nach den für die Schaltanlage geltenden Normen und Vorschriften. Überwachen Sie die Schaltanlage während des Tests auf Anzeichen eines elektrischen Ausfalls, wie z. B. Lichtbögen oder Überschläge. Tritt ein Ausfall auf, deutet dies auf ein ernstes Problem mit der Isolierung oder der Konstruktion der Schaltanlage hin und es sind weitere Untersuchungen und Reparaturen erforderlich.
Funktionstests
Bei der Funktionsprüfung geht es darum, sicherzustellen, dass die Schaltanlage wie vorgesehen funktioniert. Dabei werden die verschiedenen Funktionen der Schaltanlage wie Ein- und Ausschalten, Schutzauslösung und Steuervorgänge getestet.
Schalttests
Mit Schalttests wird die mechanische und elektrische Leistungsfähigkeit der Schaltmechanismen in der Schaltanlage überprüft. Betätigen Sie die Schalter manuell und automatisch, um sicherzustellen, dass sie reibungslos und zuverlässig öffnen und schließen können. Überprüfen Sie die Kontaktzeit und die Synchronisierung der Schaltvorgänge. Unregelmäßigkeiten im Schaltverhalten können auf ein Problem mit der Mechanik hinweisen, beispielsweise auf verschlissene Teile oder eine falsche Einstellung.
Schutzprüfung
Mit der Schutzprüfung werden die Schutzfunktionen der Schaltanlage getestet, z. B. Überstromschutz, Überspannungsschutz und Unterspannungsschutz. Simulieren Sie Fehlerzustände, indem Sie geeignete Prüfströme oder -spannungen an die Schaltanlage anlegen und prüfen Sie, ob die Schutzeinrichtungen ordnungsgemäß funktionieren. Die Schutzeinrichtungen sollten innerhalb der angegebenen Zeit- und Strom-/Spannungsgrenzen auslösen, um Schäden an der Ausrüstung zu verhindern und die Sicherheit des elektrischen Systems zu gewährleisten.
Temperaturprüfung
Die Temperaturprüfung ist ein wichtiger Teil des gesamten Prüfprozesses. Hohe Temperaturen können auf Probleme wie Überlastung, schlechten Kontakt oder ineffiziente Kühlung hinweisen. Verwenden Sie ein Infrarot-Thermometer oder eine Wärmebildkamera, um die Temperatur der Schaltanlagenkomponenten, insbesondere der Kontakte, Sammelschienen und Leistungsschalter, zu messen.
Vergleichen Sie die gemessenen Temperaturen mit den vom Hersteller angegebenen normalen Betriebstemperaturen. Wenn die Temperaturen deutlich über dem Normalwert liegen, könnte dies ein Zeichen für ein Problem sein, das behoben werden muss. Wenn beispielsweise die Kontakte heiß laufen, kann dies an einem hohen Kontaktwiderstand liegen, der zu weiterer Überhitzung und einem möglichen Ausfall führen kann.
Prüfung für bestimmte Arten von Schaltanlagen
Es gibt verschiedene Arten von gepanzerten Schaltanlagen, wie z24-kV-SchaltanlageUnd12-kV-Mittelspannungsschaltanlage. Obwohl die grundlegenden Testmethoden ähnlich sind, können für jeden Typ spezifische Anforderungen gelten.
Bei 24-kV-Schaltanlagen sind die Prüfspannungen und Isolationsanforderungen im Allgemeinen höher als bei 12-kV-Schaltanlagen. Insbesondere die dielektrischen Widerstandsprüfungen müssen strenger sein, um sicherzustellen, dass die Schaltanlage den höheren Spannungspegeln standhält.

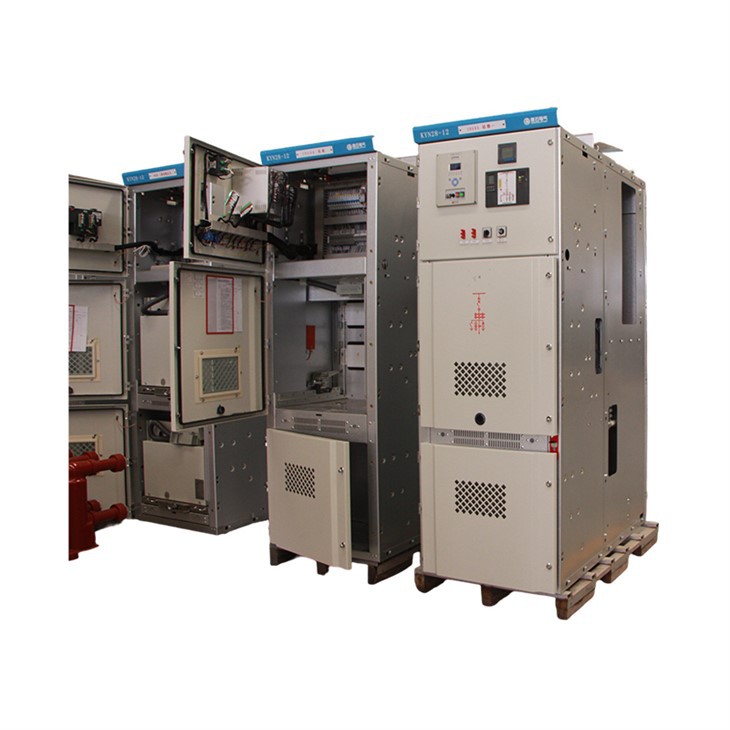

12-kV-Mittelspannungsschaltanlagen werden häufig in einer Vielzahl industrieller und kommerzieller Anwendungen eingesetzt. Die Prüfung dieser Art von Schaltanlagen konzentriert sich auf die Gewährleistung eines zuverlässigen Betriebs auf der 12-kV-Spannungsebene, einschließlich ordnungsgemäßer Isolierung, Kontaktleistung und Schutzfunktionen.
Abschluss
Die Prüfung gepanzerter Schaltanlagen ist ein umfassender Prozess, der Sichtprüfung, elektrische Prüfung, Funktionsprüfung und Temperaturprüfung umfasst. Durch die regelmäßige Durchführung dieser Tests können Sie die Sicherheit, Zuverlässigkeit und Leistung der Schaltanlage gewährleisten. Als Lieferant von gepanzerten Schaltanlagen sind wir bestrebt, qualitativ hochwertige Produkte bereitzustellen und unsere Kunden mit den erforderlichen Prüf- und Wartungsdienstleistungen zu unterstützen.
Wenn Sie auf der Suche nach gepanzerten Schaltanlagen sind oder weitere Informationen zu Prüfung und Wartung benötigen, zögern Sie nicht, uns zu kontaktieren. Wir sind hier, um Ihnen zu helfen, die richtige Wahl für Ihr elektrisches System zu treffen. Ob Sie suchen24-kV-Schaltanlageoder12-kV-Mittelspannungsschaltanlage, wir sind für Sie da. Lassen Sie uns miteinander reden und sehen, wie wir Ihre Bedürfnisse erfüllen können!
Referenzen
- Prüfnormen für elektrische Geräte
- Herstellerhandbücher für gepanzerte Schaltanlagen
